珠科院完成江苏省2023年度水土流失动态监测野外复核工作-2023-8-20
近日,珠江水利科学研究院遥感所创新中心(以下简称珠科院)全面完成江苏省2023年度水土流失动态监测野外复核工作,调查面积涉及省级监测区94个县级行政区,约9.96万平方公里。
开展水土流失动态监测野外复核,是提高水土流失动态监测成果质量的重要手段。根据水利部统一部署及江苏省水利厅的要求,珠科院严格控制进度与质量,做好2023年度水土流失动态监测工作。
1、路线规划

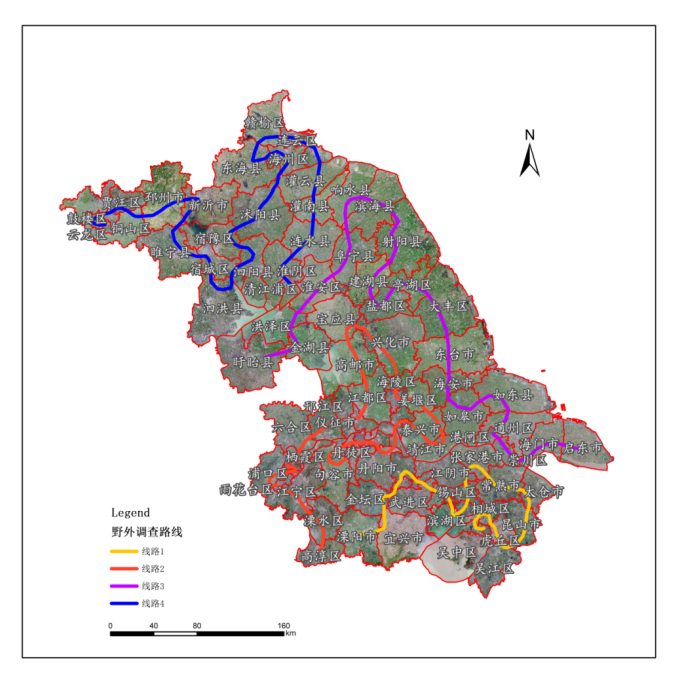

8月中旬至下旬,珠科院技术人员分成4个工作组同步开展工作,规划了各组详细的野外复核路线。根据《年度水土流失动态监测技术指南》要求,本次野外复核图斑选取约2.8万个,确保复核图斑不少于总图斑数的0.5%。此外,累计调查人为扰动用地图斑1639个、梯田专题调查40个,形成植被调查成果11套,拍摄现场照片4万张,对监测区内典型区域的地形地貌、土地利用、植被盖度、土壤侵蚀强度、水土保持措施等现状展开全面、细致的调查。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled.png)
野外复核路线
2、重点突出
为全面掌握江苏省水土流失现状与动态变化,加强随机性、典型性图斑的选取,对具有代表性和特殊性的图斑加强分析和监测,突出5个重点。

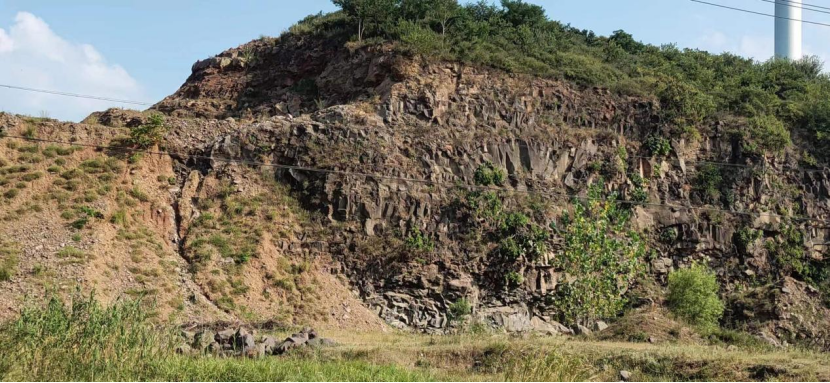

(1)对2022年度强烈侵蚀图斑进行现场调查,拍摄土壤侵蚀照片并测量坡度,获取土壤侵蚀情况及土壤粒径等信息。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%201.png)
2022年度强烈侵以上蚀图斑调查
(2)在6个全国水土保持区划三级区选择典型园地、林地和草地图斑开展植被覆盖度专题调查,运用创新中心植被结构专利观测方法,现场调查优势草树种、林分结构,并验证郁闭度、盖度,并形成调查成果。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%202.png)
植被结构现场观测
(3)针对梯田,开展梯田特征、梯田质量、损毁程度、开垦利用方式等调查野外验证,并进行记录。

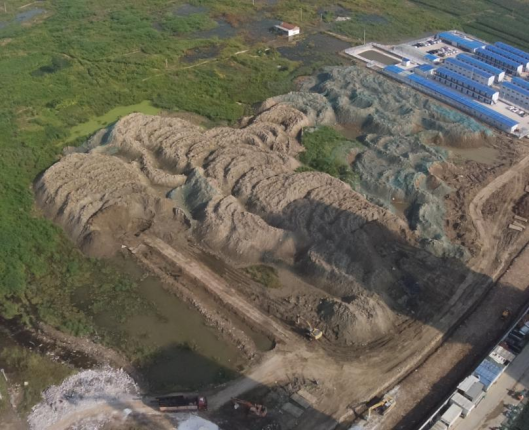

(4)人为扰动地块实地调查验证的地块数量按照不小于每个县人为扰动地块的总数的2%的数量抽取。拍摄能够反映水土流失治理度的照片,现场调查验证结果用于类比分析或校验基于影像提取的人为扰动地块侵蚀强度结果。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%203.png)
人为扰动用地场调查
(5)根据技术指南要求,本次变化图斑调查选择常州市溧阳市及淮安市清江浦区开展,分别随机选择土地利用发生变化的图斑(不少于25个)与土地利用未发生变化的图斑(不少于25个),进行土壤侵蚀强度变化、水土保持功能变化情况、治理修复成效调查复核(重点选择土地利用类型为耕地、园地、草地、林地的图斑,原则上耕地和园地占50%以上)
3、质量控制
在野外复核工作中,工作组人员携带无人机、相机等野外调查硬件设备,并基于我所自主研发的野外调查APP进行实地调查,实时进行多角度拍摄与专题调查信息填写,确保复核成果全面、准确。各调查小组每日汇报工作进度,强化监督检查,并根据需要及时调整工作路线,确保野外复核工作进展顺利,调查成果每日整理每日备份。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%204.png)
内业数据整理
4、积极互动
2023年度动态监测野外复核,江苏省水文水资源勘测局及下属各地市分局亲临调查一线,与我院创新中心技术人员同吃同住。我院创新中心技术人员将调查过程中运用的新技术与新设备进行了全面、详细的展示,就调查内容与调查技术规范与业主展开深入交流。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%205.png)
野外调查内容及规范讲解
调查过程中加强与市级水文局工作人员的沟通,水文局工作人员全程参与调查工作,与我院技术人员共同完成外业及内业工作。调查过程中加强技术交流,在当地工作人员的协助下灵活调整调查点及调查路线,提升野外调查工作效率及成果的可靠性。
![](%E7%8F%A0%E7%A7%91%E9%99%A2%E5%AE%8C%E6%88%90%E6%B1%9F%E8%8B%8F%E7%9C%812023%E5%B9%B4%E5%BA%A6%E6%B0%B4%E5%9C%9F%E6%B5%81%E5%A4%B1%E5%8A%A8%E6%80%81%E7%9B%91%E6%B5%8B%E9%87%8E%E5%A4%96%E5%A4%8D%E6%A0%B8%E5%B7%A5%E4%BD%9C-2023-8-20%20d0d0a88705044b03ac2a406457db0147/Untitled%206.png)
野外调查内业处理
本次江苏省2023年度水土流失动态监测野外复核工作,为遥感解译与信息提取成果验证、遥感解译过程中的疑难点验证以及补充完善土地利用类型、水土保持措施等解译标志提供数据支撑,也为科学分析江苏省水土流失动态变化提供可靠依据,为江苏省水土流失动态监测工作的顺利开展提供坚实的支撑。
